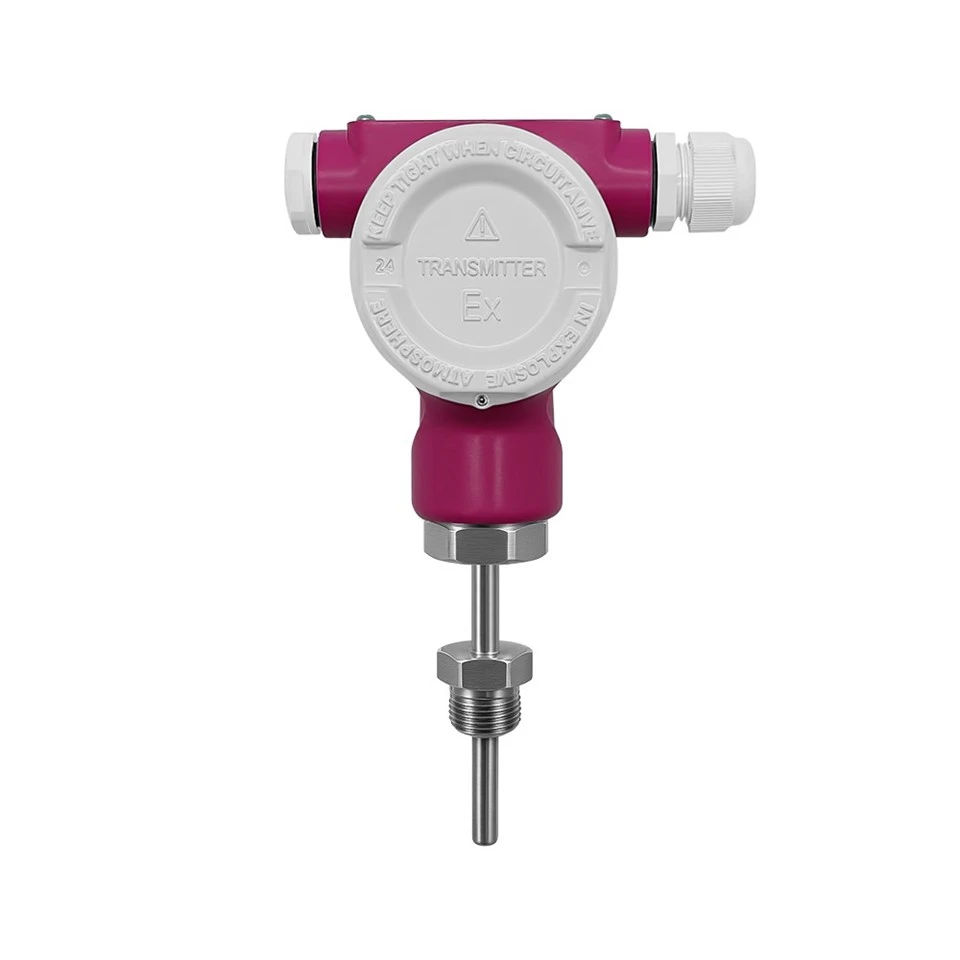

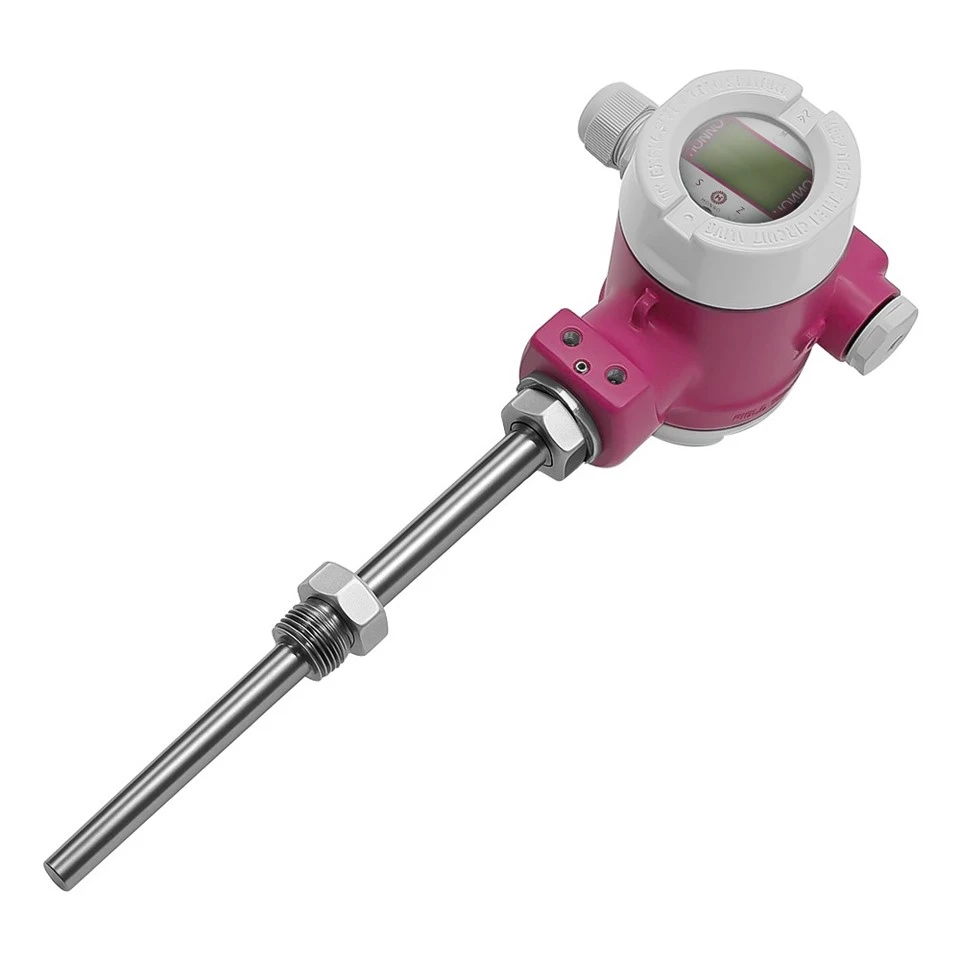

Il trasmettitore di temperatura intelligente HNT40 è un dispositivo di misurazione della temperatura di livello industriale ad alta-affidabilità-progettato per applicazioni di controllo di processo continuo. Utilizzando un circuito integrato (ASIC) specifico per l'applicazione e una tecnologia a montaggio superficiale (SMT) per il modulo di trasmissione del segnale, fornisce un'acquisizione precisa dei dati e una trasmissione stabile per la misurazione della temperatura dei fluidi in ambienti industriali difficili come la lavorazione chimica, i sistemi energetici e l'automazione della produzione.

Principali vantaggi tecnici

Stabilità a lungo-termine:La stabilità annuale è migliore dello 0,05% dell'intervallo limite superiore o di 0,1 gradi/anno, riducendo la frequenza di ricalibrazione.
Protezione da sovratensione-di livello industriale:Presenta una morsettiera integrata resistente alla tensione transitoria-conforme agli standard di Classe IV per gestire forti picchi di tensione.
Protocolli di comunicazione flessibili:Offre uscite Modbus-RTU/RS485 a 2-fili 4-20 mA, 4-20 mA a 2 fili + HART e Modbus-RTU/RS485 a 4 fili.
Adattabilità dell'installazione:Nessun vincolo di orientamento. Supporta filettature metriche, imperiali e standard americane, oltre a flange GB e ASME.

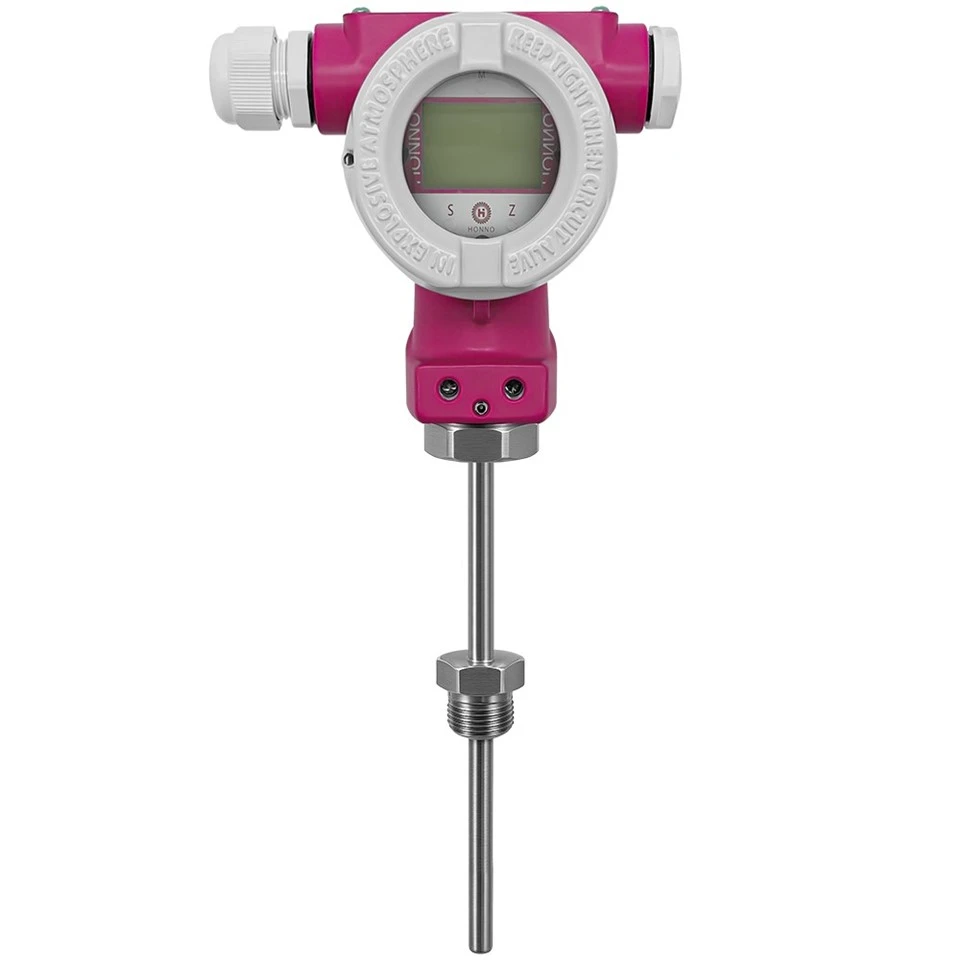

Operazione locale:Disponibile con un modulo LCD retroilluminato opzionale e funzionamento con pulsanti per il-monitoraggio e la configurazione in loco.

Specifiche tecniche

Parametro	Dettagli
Principio di misurazione	Trasmissione del segnale-guidata da ASIC con packaging-a montaggio superficiale.
Intervallo di misurazione	Da -50 gradi a +400 gradi (da -58 gradi F a +752 gradi F)\|minimo intervallo: 100 gradi (212 gradi F) (personalizzabile).
Precisione tipica	±0,5% del limite superiore dell'intervallo.
Dimensioni della sonda	Diametro: φ6 / φ8 / φ10 / φ12 / φ16 mm Lunghezza: 25 / 50 / 80 / 100 mm (Personalizzabili fino a 300mm).
Materiale della sonda	Acciaio inossidabile 316.
Alimentazione elettrica	Standard: 10-30 V CC HART: 16,5-55 V CC (resistenza di carico 250 Ω) RS485: 12-32 V CC.
Consumo energetico	Inferiore o uguale a 500 mW a 24 V CC, 20,8 mA.
Distanza di trasmissione	Fino a 1000 metri.
Limiti ambientali	In funzione: da -40 gradi a 85 gradi (con LCD: da -20 gradi a 70 gradi) Conservazione: da -40 gradi a 100 gradi (con display LCD: da -40 gradi a 85 gradi) Umidità: 0 - 95% umidità relativa.
Protezione dall'ingresso	IP67.
Conformità e sicurezza	Certificato CE\|Conforme agli standard di sicurezza funzionale IEC 61508 e IEC 61511.

Applicazioni

L'HNT40 è progettato per i campi del controllo di processo, tra cui:
Monitoraggio della temperatura delle tubazioni della raffineria
Controllo del sistema della caldaia a vapore
Monitoraggio del processo del recipiente del reattore chimico
Gestione termica della stazione di compressione
Controllo della temperatura CIP/SIP per la lavorazione degli alimenti

Servizi di catena di fornitura e personalizzazione

Personalizzazione OEM/ODM:Diametri della sonda, lunghezze di inserimento, tempi di risposta del pozzetto termometrico personalizzati e configurazioni speciali del limite alto/basso della scala (URV/LRV).

Garanzia di qualità:Calibrazione di fabbrica al 100% e verifica della conformità secondo gli standard CE e IEC, con procedure di test tracciabili in linea con le pratiche di controllo della qualità della strumentazione industriale.

Logistica globale:Imballaggi sicuri per l'esportazione con tempi di consegna trasparenti per gestori e distributori di approvvigionamenti globali, che supportano le condizioni commerciali internazionali EXW, FOB, CIF e DAP.

Certificato

product-1-1

Domande frequenti

D: Quali protocolli di comunicazione supporta l'HNT40 per l'integrazione DCS/PLC?

R: L'HNT40 fornisce tre opzioni di uscita distinte per soddisfare diversi requisiti di rete industriale: 2-fili 4-20 mA, 2 fili 4-20 mA + protocollo HART e Modbus-RTU/RS485 a 4 fili.

D: È possibile personalizzare la lunghezza della sonda e le dimensioni della connessione per le tubazioni esistenti?

R: Sì. Accettiamo ordini completamente personalizzati. I diametri della sonda sono disponibili in φ6, φ8, φ10, φ12 e φ16 mm, con lunghezze standard fino a 300 mm (o superiori su richiesta). Per le connessioni al processo, supportiamo filettature metriche, imperiali e standard americane, nonché flange GB e ASME.

D: Come funziona il trasmettitore in ambienti con gravi interferenze elettriche o picchi di tensione?

R: L'HNT40 è dotato di una morsettiera integrata resistente alla tensione transitoria-. Gestisce una tensione in modalità differenziale di 2000 V e una tensione in modalità comune di 4000 V, pienamente conforme allo standard di protezione da sovratensione di Classe IV.

D: Quali modalità di cooperazione sostenete?

R: Possiamo supportare EXW, FOB, CIF, DAP, ecc., a seconda della tua richiesta.

D: Che ne dici dei tempi di consegna?

R: La data di consegna dipende dal tipo di prodotto, dalla quantità dell'ordine e dalle esigenze del cliente. In generale, è possibile negoziare il supporto per 3-7 giorni dalla consegna e la consegna del prodotto personalizzata.

Sensore di temperatura intelligente HNT40
Parametri specifici	Valore/Descrizione
Principio di misurazione	Il modulo di trasmissione del segnale utilizza circuiti integrati-specifici dell'applicazione (ASIC) e tecnologia di packaging-a montaggio superficiale e, facoltativamente, include un modulo display LCD-incorporato con retroilluminazione e funzionamento tramite pulsanti.
Applicazione e industria	Ampiamente applicato nella produzione industriale, nella trasformazione alimentare e in altri campi
Intervallo di misurazione	-50~+400 grado (-58 grado F - +752 grado F), personalizzabile
Lunghezza asta sonda	0~300mm, personalizzabile
Diametro della sonda	φ6/φ8/φ10/φ12/φ16
Lunghezza della sonda	25 mm/50 mm/80 mm/100 mm, personalizzabile
Materiale dell'asta della sonda	Acciaio inossidabile 316
Impatto del carico	Inferiore o uguale a ±0,02% del limite superiore dell'intervallo/100 Q (dati riferiti all'uscita a fondo scala-20 mA)
Impatto sulla temperatura ambientale	Inferiore o uguale al +0.005% del limite superiore dell'intervallo/grado, temperatura di riferimento 22 gradi
Impatto di potenza	Inferiore o uguale a ±0,01% del limite superiore dell'intervallo/V, tensione di riferimento 24 V (i dati si riferiscono all'uscita a fondo scala-20 mA)
Intervallo e limite di scala	-50-400 gradi ((-58 gradi F - +752 gradi F)), intervallo di misurazione minimo 100 gradi (212 gradi F) Altri campi di misura possono essere forniti su richiesta. È possibile impostare i requisiti del limite superiore e inferiore: i valori del limite inferiore (LRV) e del limite superiore (URV) vengono presi entro i limiti superiore e inferiore dell'intervallo, con l'intervallo minimo inferiore o uguale a URV - LRV\|Inferiore o uguale al limite superiore dell'intervallo.
Materiale della custodia del trasmettitore
Metodo di connessione	Filettature/flange
Condizioni ambientali	Intervallo di temperatura ambiente operativa: -40-85 gradi; Display LCD integrato: -20-70 gradi Intervallo di temperatura ambiente di conservazione: -40-100 gradi; Display LCD integrato: -40-85 gradi Intervallo di umidità ambientale operativa: 0-95% RH
Uscite	4-20 mA (due-fili), 4-20 mA+HART (quattro-fili), Modbus-RTU/RS485 (quattro fili)
Livello di protezione	IP67
Alimentazione elettrica	Standard: 10-30 V CC Protocollo di comunicazione HART: 16,5-55 V CC, resistenza di carico 250 Ω durante la comunicazione RS485: 12-32 V CC Resistenza di carico: 0-211920Ω (stato operativo), comunicazione HART 250-6000Ω Distanza di trasmissione:<1000 meters Consumo energetico: inferiore o uguale a 500 mW a 24 V CC, 20,8 mA
Sicurezza del prodotto	Certificato CE
Sicurezza funzionale	Conforme allo standard IEC 61508, consentendo l'uso nelle applicazioni di sicurezza specificate nello standard IEC 61511
